KAPASITOR
Kapasitor/kondensator adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik dan sewaktu waktu akan mengeluarkan muatan saat tidak dialiri listrik
Penemu Kapasitor adalah Michael Faraday
Kapasitor bersimbol (C)
Kapasitor memiliki satuan yaitu farad
Fungsi Kapasitor:
1.digunakan untuk menghemat daya listrik lampu neon
4.Mencegah terjadinya loncatan listrik
5.sebagai penggeser fasa
6.untuk Penyimpan Arus dan Tegangan listrik
Jenis-Jenis Kapasitor
1.Kapasitor Variabel
Kapasitor variabel adalah jenis kapasitor yang nilai kapasitansinya berubah-ubah
KAPASITOR
Kapasitor/kondensator adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik dan sewaktu waktu akan mengeluarkan muatan saat tidak dialiri listrik
Penemu Kapasitor adalah Michael Faraday
Kapasitor bersimbol (C)
Kapasitor memiliki satuan yaitu farad
- 1 Farad = 1.000.000µF (mikro Farad)
- 1µF = 1.000nF (nano Farad)
- 1µF = 1.000.000pF (piko Farad)
- 1nF = 1.000pF (piko Farad)
Fungsi Kapasitor:
1.digunakan untuk menghemat daya listrik lampu neon
2.Sebagai suatu penghubung(kopling)amplifier tingkat rendah ketingkat yang lebih tinggi
3.Sebagai penyaring (filter) yang biasanya dipakai untuk sistem radio,tv dan lain lain4.Mencegah terjadinya loncatan listrik
5.sebagai penggeser fasa
6.untuk Penyimpan Arus dan Tegangan listrik
Jenis-Jenis Kapasitor
1.Kapasitor Variabel
Kapasitor variabel adalah jenis kapasitor yang nilai kapasitansinya berubah-ubah
A.VARCO
VARCO adalah singkatan dari VARiable COndensator. Varco tidak memiliki kutub atau polaritas negatif (-) atau posistif (+) seperti pada kapasitor elektrolit (elco).
![Hasil gambar untuk varco adalah](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgwvnjOjhpSmLKNhgWrAw3zRw7g1pSS_I8RJADRb1h5Xh7U6klSysKbPWeNK225UTeZVCD1LWNG4JI6zmopB1LD83MVitH_HVvYVpRho0NY3RJRNqRgqpX8dIcES2_D5MSR332GYa5ZaGA/s400/simbol+%2526+fisik+varco.png)
Di pasaran, varco dapat ditemui dalam satuan pico-farad (pF) dan memiliki nilai antara 100 pF hingga 500 pF.
Cara merubah Nilai kapasitansinya adalah memutar bagian trimmer/kenop dari komponen varco
Fungsi dari Varco adalah pemilih gelombang pada radio
B.TRIMMER
Trimmer seperti dengan varco tetapi untuk mengubah nilai kapsitansinya diperlukan obeng
![Hasil gambar untuk trimmer kapasitor](https://panduanteknisi.com/wp-content/uploads/2016/12/kapasitor-trimmer.jpg)
2.Kapasitor Tetap Kapasitor tetap adalah kapasitor yang nilai kapasitansinya tetap/tidak berubah
A.Kapasitor Tantalum
![Hasil gambar untuk kapasitor tantalum](https://panduanteknisi.com/wp-content/uploads/2016/12/kapasitor-tantalum.jpg)
![Hasil gambar untuk kapasitor tantalum](https://panduanteknisi.com/wp-content/uploads/2016/12/kapasitor-tantalum.jpg)
Kapasitor yang elektrodenya terbuat dari material tantalum. Komponen ini memiliki polaritas, cara membedakannya dengan mencari tanda + yang ada pada tubuh kapasitor, tanda ini menyatakan bahwa pin di bawahnya memiliki polaritas positif. Diharapkan berhati–hati di dalam pemasangan komponen karena tidak boleh terbalik.
B.Kapasitor ELCO
![Hasil gambar untuk kapasitor elco](https://ecs7.tokopedia.net/img/cache/700/product-1/2018/12/1/4736550/4736550_73f00732-159c-4cdf-a56a-a8128cbdf61a_700_700.jpg)
![Hasil gambar untuk kapasitor elco](https://ecs7.tokopedia.net/img/cache/700/product-1/2018/12/1/4736550/4736550_73f00732-159c-4cdf-a56a-a8128cbdf61a_700_700.jpg)
Umumnya kapasitor yang termasuk kelompok ini adalah kapasitor polar dengan tanda + dan – di badannya. Dari karakteristik tersebut, pengguna harus berhati–hati di dalam pemasangannya pada rangkaian, jangan sampai terbalik. Bila polaritasnya terbalik maka akan menjadi rusak bahkan “MELEDAK”.
C.Kapasitor Keramik
![Hasil gambar untuk kapasitor keramik](https://cf.shopee.co.id/file/3e0d9efd8aceb723c90e23914ab14af2)

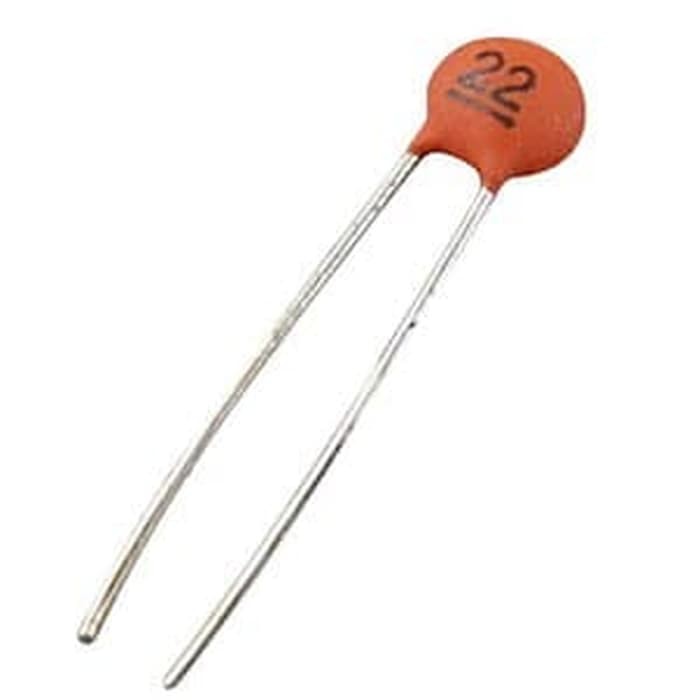

Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak-balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor Keramik berkisar antara 1pf sampai 0.01µF.
D.Kapasitor Milar
![Hasil gambar untuk kapasitor milar](https://cf.shopee.co.id/file/5d914f8f025de754157ed76fa8d1a794)
Dapat digunakan untuk frekuensi tinggi. Biasanya jenis ini digunakan untuk rangkaian yang menggunakan frekuensi tinggi, dan rangkaian analog. Kapasitor ini biasanya disebut mylar dan mempunyai toleransi sebesar ±5% sampai ±10%.
E.Kapasitor Mika
![Hasil gambar untuk kapasitor mika](https://panduanteknisi.com/wp-content/uploads/2016/12/kapasitor-mika.jpg)
Kapasitor mika adalah kapasitor yang isolasinya terbuat dari mika. mempunyai tingkat kestabilan yang tinggi, karena koefisien temperaturnya rendah. Karena frekuensi karakteristiknya sangat bagus, biasanya kapasitor ini digunakan untuk rangkaian resonans, filter untuk frekuensi tinggi dan rangkaian yang menggunakan tegangan tinggi misalnya: radio pemancar yang menggunakan tabung transistor. Kapasitor mikaharganya juga relatif tinggi, dan tidak mempunyai nilai kapasitansi yang tinggi.
Sekian dari saya jika ada kesalahan saya minta maaf.
Wassalamu'alaikum wr.wb
Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak-balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor Keramik berkisar antara 1pf sampai 0.01µF.
D.Kapasitor Milar
Dapat digunakan untuk frekuensi tinggi. Biasanya jenis ini digunakan untuk rangkaian yang menggunakan frekuensi tinggi, dan rangkaian analog. Kapasitor ini biasanya disebut mylar dan mempunyai toleransi sebesar ±5% sampai ±10%.
E.Kapasitor Mika
![Hasil gambar untuk kapasitor mika](https://panduanteknisi.com/wp-content/uploads/2016/12/kapasitor-mika.jpg)
Kapasitor mika adalah kapasitor yang isolasinya terbuat dari mika. mempunyai tingkat kestabilan yang tinggi, karena koefisien temperaturnya rendah. Karena frekuensi karakteristiknya sangat bagus, biasanya kapasitor ini digunakan untuk rangkaian resonans, filter untuk frekuensi tinggi dan rangkaian yang menggunakan tegangan tinggi misalnya: radio pemancar yang menggunakan tabung transistor. Kapasitor mikaharganya juga relatif tinggi, dan tidak mempunyai nilai kapasitansi yang tinggi.
Sekian dari saya jika ada kesalahan saya minta maaf.
Wassalamu'alaikum wr.wb
